Luzes de advertência LEDsão uma parte importante dos sistemas modernos de visibilidade de veículos usados em veículos de emergência, utilitários, construção, agrícolas, assistência rodoviária, transporte, industriais e especializados. Seu papel vai além de produzir luz brilhante e intermitente. Um sistema de alerta adequadamente projetado deve comunicar claramente a condição operacional de um veículo enquanto trabalha com a carroceria do veículo, arquitetura elétrica, posição de montagem, requisitos ópticos, exposição ambiental e regulamentos aplicáveis. A cor da luz, a distribuição do feixe, o padrão de flash, a sincronização, a construção da caixa e o design do controlador afetam a eficácia com que um sinal de alerta é percebido. A compreensão desses fatores ajuda os fabricantes de veículos, operadores de frotas, integradores e projetistas de equipamentos a desenvolver sistemas de alerta que sejam práticos, duráveis, de fácil manutenção e apropriados para as condições em que o veículo opera.
Índice
Clique em qualquer tópico para ir diretamente para a seção.
- 1. Qual é o verdadeiro propósito da iluminação de advertência de veículos?
- 2. Como a tecnologia LED melhora o desempenho do aviso?
- 3. Quais configurações de luz de advertência estão disponíveis?
- 4. Como deve ser selecionada a cor da luz de advertência?
- 5. Por que a óptica, os padrões de flash e os ângulos de visão são importantes?
- 6. Onde as luzes de advertência devem ser montadas?
- 7. Quais condições ambientais devem ser consideradas?
- 8. Como os sistemas elétricos e os controladores afetam a operação?
- 9. Como os sistemas de alerta podem ser integrados em diferentes veículos?
- 10. Como a conformidade e os testes devem ser avaliados?
- 11. Quais são os erros de seleção mais comuns?
- 12. Como os fabricantes podem melhorar a confiabilidade do sistema?
- 13. O que uma especificação técnica prática deve incluir?
- 14. Perguntas frequentes
Qual é o verdadeiro propósito da iluminação de advertência de veículos?
A iluminação de advertência é fundamentalmente um sistema de comunicação visual. Sua função é atrair a atenção adequada e ajudar as pessoas ao redor a compreender que um veículo possui uma condição especial de operação.
Um sinal de alerta pode indicar que um veículo está respondendo a uma emergência, trabalhando ao lado de uma estrada, movendo-se lentamente, fazendo manutenção na infraestrutura, operando em uma área de trabalho temporária, rebocando equipamentos ou realizando outra tarefa que exija conscientização adicional das pessoas próximas.
Isto torna a iluminação de advertência diferente da iluminação normal do veículo. Faróis, luzes de freio, piscas e luzes de marcação comunicam principalmente as funções normais do veículo. Um sistema de alerta adiciona outra camada de informações sobre o status ou ambiente operacional do veículo.
A distinção torna-se particularmente importante quando um veículo opera em vários ambientes. Um caminhão utilitário pode viajar por uma cidade durante o dia, parar ao lado de uma estrada à noite, entrar em uma área de construção e trabalhar próximo a pedestres ou máquinas. O mesmo veículo físico pode, portanto, exigir visibilidade de diversas direções sob condições de iluminação de fundo muito diferentes.
O sistema deve ajudar as pessoas próximas a reconhecer que o veículo possui uma condição operacional especial.
A distribuição da luz deve tornar o veículo visível a partir dos ângulos importantes no ambiente de trabalho real.
Padrões repetíveis e controles claros ajudam os operadores a usar o sistema de alerta de maneira previsível.
O equipamento de alerta deve funcionar com a estrutura do veículo, sistema elétrico, controles e outros componentes instalados.
Um dos mal-entendidos mais comuns é que o desempenho do aviso é simplesmente uma questão de brilho. Na realidade, a visibilidade útil depende do brilho, do ângulo de visão, do contraste do fundo, do comportamento do flash, do design da lente, da altura de montagem, da geometria do veículo, do clima e do ambiente visual ao redor do veículo.
Um módulo muito brilhante montado atrás de uma obstrução pode produzir uma cobertura de alerta menos útil do que um sistema moderadamente potente posicionado corretamente ao redor do veículo. Da mesma forma, um sinal que parece impressionante em uma oficina escura pode se comportar de maneira diferente sob luz solar, chuva forte, neblina, poeira ou em um ambiente que contenha múltiplas fontes de luz brilhante.
Como a tecnologia LED melhora o desempenho do aviso?
A tecnologia LED transformou o design dos produtos de alerta para veículos. Os LEDs de estado sólido permitem que os fabricantes construam módulos compactos com arranjos ópticos flexíveis, controle eletrônico e invólucros altamente integrados.
A flexibilidade da colocação do LED é uma das vantagens mais importantes. Vários emissores podem ser dispostos atrás de uma lente, ao longo de uma barra, dentro de um farol compacto ou em vários módulos distribuídos. Isso permite que os projetistas criem padrões de alerta que correspondam a ângulos de visão específicos, em vez de tratar a lâmpada como uma fonte pontual única.
Arquitetura de produto compacta
Os módulos LED podem ser projetados em pacotes relativamente pequenos, tornando possível integrar funções de alerta em grades, pára-choques, espelhos, painéis laterais, montagens de teto, áreas de viseira e outros locais restritos. Isto é útil para veículos modernos onde o estilo exterior, os requisitos aerodinâmicos e a integração de equipamentos são importantes.
Controle de flash eletrônico
Os LEDs podem ser comutados eletronicamente com tempo preciso. Isso suporta vários padrões de flash, operação sincronizada, sequências alternadas, funções direcionais e outros comportamentos controlados.
O controle eletrônico também facilita a coordenação de vários módulos. Por exemplo, os produtos dianteiros e traseiros podem operar juntos, enquanto os módulos laterais criam cobertura adicional em ângulos laterais.
Durabilidade da construção em estado sólido
Os produtos LED não dependem de um filamento tradicional dentro da fonte de luz. Isso altera a construção da lâmpada e pode reduzir a sensibilidade a certos tipos de falhas mecânicas associadas a fontes de luz baseadas em filamentos.
O design térmico continua importante
A tecnologia LED ainda produz calor. Embora os sistemas LED sejam eficientes, a sua temperatura interna afeta o comportamento eletrônico e óptico. O projeto da carcaça, a dissipação de calor, o local de instalação, a temperatura ambiente e a duração da operação podem influenciar o desempenho térmico.
| Área de Tecnologia | O que isso influencia | Consideração prática |
|---|---|---|
| Layout do emissor de LED | Saída e cobertura óptica | Combine o arranjo do emissor com os ângulos de visão necessários |
| Lente óptica | Forma e distribuição do feixe | Revise a cobertura real em vez de apenas a produção |
| Habitação | Proteção e comportamento térmico | Combine o design do gabinete com o ambiente de instalação |
| Eletrônica de controle | Padrões e sincronização | Use modos de operação claramente definidos |
O ponto importante é que os LEDs são uma plataforma tecnológica e não uma solução completa de alerta por si só. O design óptico, a eletrônica, o gerenciamento térmico, a construção da carcaça, a montagem e a lógica de controle determinam a eficácia do desempenho dessa tecnologia em um veículo real.
Quais configurações de luz de advertência estão disponíveis?
Os sistemas modernos de alerta de veículos estão disponíveis em diversas formas físicas. Cada configuração é projetada em torno de um requisito de instalação diferente, e os veículos profissionais geralmente combinam vários tipos para obter uma cobertura mais ampla.
Barras de luz montadas no teto
As barras de luz são normalmente instaladas no telhado e podem conter vários módulos ópticos dispostos para fornecer cobertura frontal, traseira e lateral.
A sua posição elevada pode ajudar o sinal de aviso a permanecer visível acima de outras estruturas do veículo. No entanto, a posição de montagem no tejadilho também expõe o produto à carga do vento, às intempéries, à vibração e ao aumento da altura total do veículo.

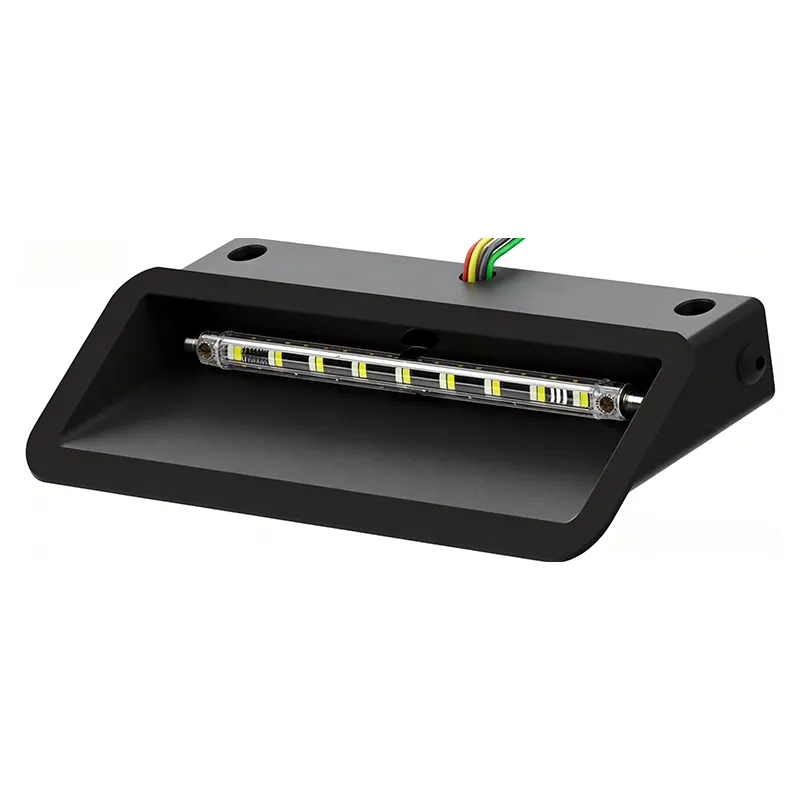

Faróis compactos
Os faróis são módulos individuais menores que podem ser distribuídos pelo veículo. Eles são frequentemente usados em aberturas de grades, pára-choques, painéis laterais, carroceria traseira, áreas de espelhos ou outros locais onde uma barra de luzes grande não é prática.
Os faróis distribuídos podem ser particularmente úteis para fechar lacunas de visibilidade criadas pela carroceria ou pelo equipamento.
Faróis
Os faróis são geralmente posicionados em um ponto elevado e fornecem um sinal de alerta altamente reconhecível. Sua forma cilíndrica ou compacta permite que sejam montados em tetos de veículos, estruturas de equipamentos ou plataformas especiais.
Sistemas de refúgio
Os módulos Hideaway são instalados atrás das estruturas existentes dos veículos, permitindo que a função de aviso permaneça visualmente discreta quando não estiver em operação. A instalação requer uma consideração cuidadosa do espaço óptico, da dissipação de calor, da fiação e do acesso para manutenção.
Sistemas montados em viseira
As unidades de viseira são instaladas dentro do veículo perto da área superior do pára-brisa. Eles podem fornecer iluminação de advertência frontal enquanto mantêm uma instalação compacta.
A principal questão é garantir que o sistema não crie reflexos excessivos nem interfira na visibilidade do operador.
Sistemas de alerta direcionais
Os sistemas direcionais usam sequências controladas para comunicar o movimento para a esquerda, para a direita ou para o centro. Eles são especialmente relevantes para veículos de serviço rodoviário, veículos de gerenciamento de tráfego, caminhões de recuperação e veículos de trabalho que operam em torno de áreas de tráfego ativo.
| Configuração | Instalação Típica | Principal vantagem | Consideração principal |
|---|---|---|---|
| Barra de luzes | Teto | Ampla visibilidade elevada | Montagem, altura, exposição ao vento |
| Farol | Grade, pára-choque, lateral, traseira | Posicionamento distribuído flexível | Direção óptica e profundidade de instalação disponível |
| Baliza | Posição de montagem elevada | Sinal de alerta distinto de alto nível | Resistência de montagem e altura total do veículo |
| Refúgio | Atrás dos painéis dos veículos | Integração discreta | Caminho óptico claro e gerenciamento térmico |
| Unidade de viseira | Pára-brisa superior interno | Aviso de avanço compacto | Visibilidade e reflexos do motorista |
| Unidade direcional | Área traseira ou de serviço | Comunicação de direção de tráfego | Sequenciamento e sincronização de controle |
Não existe uma configuração única que se adapte a todos os veículos. A seleção deve começar com o problema de visibilidade que precisa ser resolvido e depois identificar qual arranjo físico pode resolver esse problema de forma mais eficaz.
Um grande caminhão de trabalho pode usar uma barra de luzes elevada junto com faróis dianteiros e traseiros, enquanto um veículo de serviço compacto pode contar principalmente com uma grade discreta e módulos traseiros. O fator importante é a cobertura e não simplesmente a quantidade do produto.
Como deve ser selecionada a cor da luz de advertência?
A cor de advertência contém informações, mas a cor correta depende da função do veículo, país, jurisdição, categoria de serviço e regulamentos aplicáveis.
As cores de advertência comuns incluem âmbar, vermelho e azul. Diferentes classes de veículos também podem usar configurações multicoloridas para diferentes estados operacionais. Dado que estas regras podem variar, a cor deve ser sempre tratada como uma decisão regulamentar e funcional e não como uma preferência puramente visual.
Sistemas de alerta âmbar
O âmbar está amplamente associado a cautela, atividade de trabalho, operações na estrada, manutenção, construção, serviços de utilidade pública, equipamentos lentos e outras aplicações onde é necessária maior atenção.
Sistemas de alerta vermelhos
O vermelho pode ter um forte significado de alerta e pode estar associado a funções específicas do veículo ou a categorias de serviços autorizados, dependendo da jurisdição.
Sistemas de alerta azuis
O azul está frequentemente sujeito a controles mais rígidos e pode ser reservado para categorias específicas de veículos de emergência ou autorizados. A sua adequação deve, portanto, ser verificada cuidadosamente para o mercado de destino e para a função do veículo.
Sistemas de duas cores
Os produtos de duas cores podem suportar diferentes estados operacionais. Por exemplo, uma cor aprovada pode ser associada a uma atividade de trabalho geral, enquanto outra é usada para uma função operacional separada. A lógica do controlador deve tornar esses modos claros e evitar combinações acidentais.
| Estratégia de cores | Aplicação potencial | Consideração importante |
|---|---|---|
| Âmbar | Trabalho, cautela, serviço, atividade na estrada | Comum em aplicações relacionadas ao trabalho, sujeito às regras locais |
| Vermelho | Funções de aviso designadas | Use de acordo com os requisitos do veículo e da jurisdição |
| Azul | Sinalização de emergência especializada | Muitas vezes mais rigorosamente regulamentado |
| Cor dupla | Vários estados operacionais | A lógica do controlador deve separar claramente os modos aprovados |
A cor também interage com o ambiente. O contraste visual entre o sinal de alerta e seu fundo pode mudar sob luz solar, condições noturnas, iluminação urbana, neve, neblina ou superfícies refletivas.
Por que a óptica, os padrões de flash e os ângulos de visão são importantes?
A visibilidade do aviso depende muito do design óptico. O usuário da estrada ao redor pode ver o veículo diretamente à frente, de um ângulo, de lado ou de trás. O sistema de alerta deve, portanto, fornecer visibilidade significativa nas direções importantes.
Distribuição do feixe
Lentes ópticas, refletores, disposição dos LEDs, orientação do módulo e geometria da caixa determinam como a luz emitida se espalha. Uma luz voltada para a frente é otimizada de forma diferente de um módulo destinado a fornecer ampla cobertura lateral.
Um sistema prático deverá minimizar zonas fracas desnecessárias. É por isso que a distribuição da luz precisa ser avaliada através dos ângulos de visão relevantes, e não apenas em uma direção preferida.
Ângulo de visão
A carroceria do veículo pode criar obstruções ópticas inesperadas. Uma unidade montada na grade pode funcionar muito bem pela frente, ao mesmo tempo que fornece visibilidade limitada de um ângulo lateral. Uma barra de teto pode oferecer ampla cobertura, mas ainda assim deixar espaços próximos ao veículo.
Mapear o veículo a partir de vários pontos de vista antes da instalação pode revelar essas áreas.
Padrões de flash
Piscando torna a iluminação de advertência visualmente distinta de muitas luzes comuns de veículos. Diferentes padrões podem suportar diferentes estados operacionais ou criar uma maior separação visual do fundo.
No entanto, a complexidade excessiva dos padrões pode criar outro problema. Os operadores podem ter dificuldade em lembrar qual padrão corresponde a uma função específica. Um conjunto menor de modos claramente definidos pode muitas vezes ser mais prático do que uma biblioteca de padrões desnecessariamente grande.
Sincronização
Quando vários módulos operam como um sistema, a sincronização afeta o resultado visual geral. Os módulos podem piscar simultaneamente, alternar entre esquerda e direita, percorrer o veículo ou operar em grupos sincronizados separados.
Vários módulos são ativados juntos para criar um evento de aviso unificado.
Grupos separados são ativados em sequência para criar movimento visual em todo o veículo.
A atividade leve viaja através de um grupo organizado e pode apoiar funções direcionais.
Os padrões aprovados podem ser selecionados de acordo com o estado operacional do veículo.
Condições visuais do mundo real
O desempenho óptico deve ser considerado em condições realistas. Luz solar intensa, faróis, pavimento molhado, neblina, poeira, sinais refletivos, neve e luzes de trabalho próximas podem alterar a forma como os sinais de alerta são percebidos.
É por isso que os resultados laboratoriais por si só não contam toda a história. A instalação final do veículo determina se a luz realmente chega ao observador de uma forma útil.
Onde as luzes de advertência devem ser montadas?
A posição de montagem tem influência direta na visibilidade. Ele determina elevação, linha de visão, obstrução, roteamento de cabos, estresse mecânico e acessibilidade para manutenção.
Montagem no telhado
Os sistemas montados no telhado beneficiam da elevação. Eles podem permanecer visíveis acima de muitas estruturas de veículos e podem fornecer ampla cobertura dianteira, traseira e lateral.
Ao mesmo tempo, a instalação do telhado aumenta a exposição ao vento, chuva, neve, lavagem de veículos e impactos acidentais. As ferragens de montagem devem, portanto, ser adequadas à estrutura do teto e ao ambiente operacional do veículo.
Montagem da grade frontal
Os faróis montados na grade podem fornecer cobertura de alerta frontal de nível inferior e podem complementar um produto montado no teto. A profundidade de instalação e a folga óptica devem ser revisadas cuidadosamente.
Montagem traseira
Os módulos de alerta traseiro podem ser particularmente importantes para serviços rodoviários e veículos utilitários que param ou trabalham em vias públicas. O motorista que segue atrás pode não conseguir ver claramente uma luz frontal ou montada no teto se a carroceria do veículo ou equipamento próximo bloquear o sinal.
Montagem lateral
Os módulos laterais podem reduzir as lacunas de visibilidade lateral. Isso pode ser valioso quando os veículos circulam em cruzamentos, pedestres, máquinas ou trânsito.
Integração oculta
Os módulos ocultos podem preservar uma aparência exterior limpa e, ao mesmo tempo, fornecer funcionalidade de aviso. Estas instalações requerem uma consideração cuidadosa do material circundante e do caminho óptico.
| Posição de montagem | Função principal de visibilidade | Desafio típico |
|---|---|---|
| Teto | Ampla cobertura elevada | Carga de vento, altura, resistência de montagem |
| Grade frontal | Cobertura frontal e diagonal | Obstrução do corpo e profundidade de instalação |
| Traseira | Seguindo o trânsito | Portas, equipamentos, racks e carrocerias |
| Lado | Cobertura lateral | Geometria do veículo e orientação do módulo |
| Viseira | Visibilidade dianteira da cabine | Reflexos e visibilidade do motorista |
Um método de design útil é criar um mapa de visibilidade. Marque as zonas de visualização dianteira, traseira, lateral, elevada e de curto alcance do veículo e, em seguida, identifique quais áreas estão bloqueadas por espelhos, equipamentos, painéis da carroceria, trilhos, escadas, racks ou acessórios.
Uma vez conhecidas essas lacunas, cada módulo de alerta tem uma função clara. Esta abordagem é mais eficaz do que adicionar luzes aleatoriamente até que o veículo pareça suficientemente claro.
Quais condições ambientais devem ser consideradas?
O equipamento de alerta de veículos opera em ambientes que podem ser consideravelmente mais severos do que aplicações elétricas internas. A exposição ao ar livre pode incluir chuva, respingos na estrada, neve, lama, poeira, vibração, radiação ultravioleta, mudanças de temperatura, produtos químicos de limpeza e impacto mecânico.
Exposição à água
Os produtos de alerta externos devem ter proteção de gabinete adequada à instalação pretendida. A água pode entrar através de costuras, conectores, saídas de cabos, interfaces de montagem ou vedações danificadas.
A qualidade da instalação faz parte da equação da proteção da água. Um gabinete pode ser bem vedado na fábrica e ainda assim sofrer entrada de água se o roteamento dos cabos, os orifícios de montagem ou a colocação do conector forem manuseados incorretamente durante a instalação.
Poeira e lama
Veículos de construção, agrícolas, de mineração, florestais e industriais podem operar em ambientes contendo poeira, lama, areia e partículas finas. As lentes devem permanecer práticas de limpar e a instalação deve evitar locais desnecessariamente expostos onde a contaminação possa se acumular.
Vibração e choque
O movimento do veículo sujeita os produtos de advertência a vibrações mecânicas. Estradas irregulares, operação off-road, equipamentos pesados e movimentação frequente de veículos podem sobrecarregar suportes, fixadores, placas de circuito, conectores e componentes internos.
Temperatura
Os veículos podem ser estacionados sob luz solar direta ou operados durante o inverno frio. O produto deve, portanto, ser selecionado para a faixa de temperatura operacional real, especialmente onde é esperado piscar contínuo ou frequente.
Exposição UV
Lentes e caixas externas podem ser expostas à radiação ultravioleta prolongada. A seleção do material deve considerar a resistência ao amarelecimento, rachaduras, fragilização e perda de clareza óptica ao longo do tempo.
- Proteção da água:Combine o gabinete e o método de instalação com a exposição real.
- Durabilidade mecânica:Considere vibração, impacto, choque e tensão de montagem.
- Comportamento térmico:Confirme a operação dentro da faixa de temperatura esperada.
- Resistência UV:Considere a exposição externa de longo prazo de lentes e caixas.
- Proteção do conector:Proteja as entradas de cabos e as interfaces elétricas com o mesmo cuidado que o compartimento da lâmpada.
As classificações ambientais devem ser interpretadas juntamente com a instalação final. Uma classificação de produto só é significativa quando a configuração instalada preserva as condições para as quais o produto foi projetado.
Como os sistemas elétricos e os controladores afetam a operação?
Os sistemas de alerta modernos geralmente contêm vários faróis controlados como uma rede coordenada, em vez de uma lâmpada independente conectada a um interruptor.
Compatibilidade de tensão
Os sistemas elétricos do veículo variam de acordo com a aplicação. O equipamento de aviso deve, portanto, corresponder à tensão nominal e à faixa de operação do veículo.
A compatibilidade da tensão deve ser verificada antes da instalação, em vez de presumida a partir da categoria do veículo.
Proteção de circuito
Fiação adequada, fusíveis, aterramento, dimensionamento de cabos, seleção de conectores e proteção de circuito são importantes para uma integração elétrica segura.
O sistema de fiação também deve ser protegido contra abrasão, calor excessivo, componentes móveis, exposição à água e estresse mecânico.
Funções do controlador
Dependendo do design do produto, um controlador pode gerenciar padrões de flash, sincronização, modos de cores, sequências direcionais, comutação de energia ou vários grupos de módulos de luz.
| Função de controle | Propósito | Requisito Prático |
|---|---|---|
| Controle de potência | Ativar ou desativar o sistema de alerta | Identificação clara do operador |
| Seleção de padrão | Selecione o comportamento de flash aprovado | Arranjo de modo simples e lógico |
| Controle de cores | Alterar cor ou modo operacional aprovado | Evite combinações inadequadas acidentais |
| Controle direcional | Crie sequências à esquerda, à direita ou ao centro | Relação clara entre entrada e saída |
| Sincronização | Coordene vários módulos | Tempo estável em todo o sistema |
Controles simples costumam ser mais práticos
Um painel de controle com muitos botões não é automaticamente melhor. Os operadores podem precisar ativar funções de alerta enquanto usam luvas, trabalham à noite ou se concentram na operação do veículo.
Controles claramente identificados e agrupamento lógico podem tornar o sistema mais fácil de usar em condições operacionais reais.
Acesso ao serviço
O controlador deve ser protegido contra calor, água e impactos desnecessários, permanecendo acessível para manutenção. Os chicotes de cabos devem ser etiquetados para que os técnicos possam identificar módulos e circuitos sem desmontagem desnecessária.
Como os sistemas de alerta podem ser integrados em diferentes veículos?
Cada veículo apresenta um problema de aviso diferente. As dimensões da carroceria, o equipamento, a velocidade operacional, o ambiente de trabalho e os requisitos regulamentares podem alterar significativamente a configuração apropriada.
Pode exigir cobertura de alerta coordenada, seleção rápida de modo, padrões de flash controlados e forte visibilidade de múltiplas direções.
Muitas vezes exigem cobertura de alerta em torno de grandes estruturas de equipamentos e proteção contra poeira, vibração, lama e impacto físico.
Pode parar frequentemente ao lado de estradas ou infraestruturas, tornando importante o reconhecimento traseiro e lateral.
Pode operar em torno de acessórios grandes e em condições de luz variáveis, exigindo posicionamento cuidadoso e construção durável.
Pode encontrar galhos, terreno irregular, poeira, vibração e condições de pouca luz que impõem demandas adicionais à montagem e ao projeto do alojamento.
Muitas vezes trabalha perto de tráfego em movimento, tornando o reconhecimento rápido de direções de aproximação e ultrapassagem especialmente importantes.
Veículos da frota
As frotas podem incluir diferentes modelos de veículos com diferentes tetos, grades, sistemas elétricos e dimensões de carroceria. Uma estratégia de alerta normalizada deverá, portanto, definir requisitos funcionais comuns, permitindo ao mesmo tempo que as configurações físicas se adaptem a cada veículo.
Construção e equipamentos pesados
Equipamentos pesados podem ter grandes áreas cegas. Os módulos de alerta podem precisar ser posicionados acima das cabines, ao redor dos corpos das máquinas ou perto de estruturas traseiras. As ferragens de montagem devem ser selecionadas de acordo com a vibração e o movimento associados à máquina.
Aplicações agrícolas
O equipamento agrícola pode transitar entre o trabalho de campo e as viagens rodoviárias. Portanto, o equipamento de alerta pode precisar permanecer visível em torno de grandes acessórios e componentes móveis enquanto sobrevive à poeira, lama, luz solar, umidade e longos períodos de operação.
Veículos especiais
Veículos de serviço, recuperação, transporte e municipais podem exigir uma combinação personalizada de barras de luz, faróis, faróis, sistemas direcionais e controladores. Nesses casos, a integração específica da aplicação é geralmente mais apropriada do que depender de um arranjo genérico de produtos.
Em todas estas aplicações, o melhor sistema começa com o cenário operacional do veículo e não com um catálogo de produtos.
Como a conformidade e os testes devem ser avaliados?
Os equipamentos de alerta para veículos podem estar sujeitos a regulamentações específicas do mercado, requisitos fotométricos, requisitos de compatibilidade eletromagnética, testes ambientais e regras de categoria de veículos.
Os termos e normas que aparecem nos documentos técnicos devem, portanto, ser interpretados cuidadosamente. Uma designação específica pode abordar desempenho óptico, compatibilidade eletromagnética ou outra parte do requisito do produto. Designações diferentes não devem ser tratadas como intercambiáveis.
Teste fotométrico
A avaliação fotométrica examina o comportamento óptico e pode incluir saída, distribuição, cor e visibilidade em ângulos definidos, dependendo do requisito aplicável.
Teste de vibração
A iluminação do veículo está continuamente exposta a vibrações. Os testes podem ajudar a avaliar a durabilidade da caixa, estrutura de montagem, conexões elétricas, placas de circuito, componentes ópticos e montagens internas.
Testes de água e ingresso
O equipamento de alerta externo deve ser avaliado quanto à exposição ambiental relevante. A proteção necessária depende do local de instalação e das condições esperadas durante o uso.
Avaliação de corrosão
Sal rodoviário, umidade, água e contaminantes industriais podem afetar superfícies metálicas, revestimentos, fixadores e estruturas de montagem. Os testes de corrosão podem ajudar a identificar pontos fracos nos materiais e no tratamento de superfície.
Compatibilidade eletromagnética
O equipamento de alerta opera junto com rádios, sistemas de navegação, módulos de controle, componentes eletrônicos do motor, sensores e outros sistemas do veículo. A compatibilidade eletromagnética é, portanto, uma consideração importante para a eletrônica veicular integrada.
| Área de teste | Foco Primário | Por que é importante |
|---|---|---|
| Fotométrico | Saída óptica e distribuição | Ajuda a verificar a visibilidade e o comportamento do sinal |
| Vibração | Durabilidade mecânica | Simula tensões do movimento do veículo |
| Entrada de água | Proteção de gabinete | Importante para instalação externa e exposta |
| Corrosão | Resistência de material e acabamento | Relevante para sal, umidade e ambientes industriais |
| EMC | Compatibilidade elétrica | Suporta operação estável junto com outros componentes eletrônicos do veículo |
A conformidade também deve ser considerada no nível da configuração. O resultado de um teste pode ser aplicado a um determinado arranjo de produto, cor, orientação de montagem ou modo de operação. A documentação técnica deve deixar essas condições claras.
Quais são os erros de seleção mais comuns?
Muitos problemas do sistema de alerta originam-se durante a seleção e não após a instalação. Os erros mais comuns envolvem focar na aparência ou no brilho, negligenciando a geometria do veículo, os requisitos legais, a exposição ambiental ou a arquitetura de controle.
- Escolhendo apenas pelo brilho:A produção por si só não determina a cobertura útil.
- Ignorando a posição de montagem:A carroceria ou o equipamento podem bloquear uma lâmpada bem projetada.
- Usando uma cor inadequada:Os requisitos de cores variam de acordo com a aplicação e a jurisdição.
- Ignorando o controlador:Vários módulos de luz precisam de uma lógica operacional coordenada.
- Com vista para a exposição ambiental:Poeira, lama, sal, vibração e temperatura afetam a seleção do produto.
- Bloqueando o acesso ao serviço:Equipamentos ocultos tornam-se difíceis de inspecionar e substituir.
- Mistura de componentes incompatíveis:A tensão, os conectores, a arquitetura do controlador e as dimensões de montagem precisam ser iguais.
- Adicionando muitos módulos:Mais produtos não resolvem automaticamente uma estratégia de baixa visibilidade.
O problema apenas do brilho
Um sistema de alerta que parece extremamente brilhante de uma direção ainda pode produzir cobertura lateral ou traseira fraca. O envelope de visualização completo deve, portanto, ser considerado.
O problema do produto único
Uma barra de luz de teto que funcione bem em um caminhão pode ser inadequada para um veículo de serviço compacto. Da mesma forma, um farol com grade pode ser ideal para um formato de corpo e pouco adequado para outro.
O problema da cor legal
A cor deve ser confirmada para o mercado de destino e a função do veículo antes da instalação. Um produto fisicamente capaz de produzir uma cor específica não torna automaticamente essa cor adequada para todas as aplicações.
O problema da manutenção
Os sistemas de alerta são frequentemente instalados em locais difíceis porque os pontos de montagem mais visíveis nem sempre são os mais fáceis de reparar. A instalação deve equilibrar a visibilidade com acesso razoável para inspeção, limpeza e substituição.
Como os fabricantes podem melhorar a confiabilidade do sistema?
Equipamentos de alerta confiáveis dependem da qualidade coordenada de LEDs, placas de circuito, lentes ópticas, invólucros, vedações, conectores, fiação, hardware de montagem e componentes do controlador.
Controle de montagem óptica
O posicionamento do emissor e o alinhamento das lentes podem influenciar a uniformidade óptica. Quando vários módulos são instalados próximos uns dos outros, pequenas diferenças no comportamento óptico podem tornar-se mais visíveis.
Controle de montagem elétrica
A fiação, as juntas de solda, os conectores, os componentes de proteção de circuito e as placas de circuito impresso devem ser montados de acordo com procedimentos de fabricação controlados.
Controle de montagem mecânica
Fixadores, suportes, vedações, saídas de cabos e interfaces de lentes devem ser instalados de forma consistente. A vibração do veículo coloca estresse mecânico repetido nesses componentes.
Inspeção de processo
A inspeção de qualidade é mais forte quando é distribuída por toda a produção, em vez de se limitar a uma verificação cosmética final.
- Inspecione os componentes recebidos:Verifique LEDs, componentes eletrônicos, lentes, invólucros, vedações e conectores críticos.
- Montagem de controle:Use procedimentos repetíveis para fiação, soldagem, vedação, fixação e instalação de lentes.
- Verifique o comportamento óptico:Verifique os padrões de luz e a saída óptica aprovados.
- Avalie a resistência ambiental:Aplique testes relevantes de água, vibração, corrosão e temperatura.
- Verifique a operação do controlador:Confirme padrões, cores, sincronização e funções direcionais.
- Inspecione a montagem finalizada:Verifique os conectores, pontos de montagem, condição da lente, qualidade do gabinete e etiquetagem.
Por que a consistência é importante em aplicações de frota
Uma frota pode instalar dezenas ou centenas de módulos de alerta em diferentes plataformas de veículos. Comportamento óptico consistente, lógica do controlador, conectores, métodos de montagem e documentação podem tornar a instalação e a manutenção muito mais fáceis.
Documentação como parte da qualidade
Desenhos técnicos, diagramas de fiação, instruções de instalação, informações do controlador e registros de inspeção ajudam a criar uma conexão clara entre a fabricação e a integração do veículo.
Uma boa documentação também dá suporte a manutenções futuras. Um técnico deve ser capaz de identificar qual módulo se conecta a qual saída do controlador e compreender o modo de operação pretendido sem fazer engenharia reversa em todo o veículo.
O que uma especificação técnica prática deve incluir?
Uma especificação técnica prática transforma um requisito geral de luz de advertência em uma configuração que projetistas, fabricantes, instaladores e operadores possam compreender de forma consistente.
| Área de Especificação | Informações para definir | Por que é importante |
|---|---|---|
| Função do veículo | Emergência, construção, serviços públicos, agricultura, transporte, serviços ou uso especializado | Estabelece o contexto operacional |
| Configuração | Barra de luz, farol, farol, refúgio, viseira, sistema direcional | Determina a integração física e óptica |
| Cor | Cor ou combinação de aviso aprovada | Conecta o sistema aos requisitos da aplicação |
| Tensão | Arquitetura elétrica do veículo e faixa operacional | Evita incompatibilidade elétrica |
| Controlar | Padrões, sincronização, modos direcionais, controle de cores | Define o comportamento do sistema |
| Montagem | Teto, grade, traseira, lateral, viseira, instalação oculta | Determina os requisitos de visibilidade e instalação |
| Ambiente | Água, poeira, vibração, temperatura, UV, corrosão | Adapta a construção às condições operacionais |
| Teste | Requisitos aplicáveis de teste de mercado e produto | Fornece uma base técnica clara para avaliação |
Defina o veículo primeiro
As dimensões do veículo, estrutura do teto, painéis da carroceria, grades, racks de equipamentos, espelhos, portas, acessórios e luzes existentes devem ser mapeados antes que o layout do aviso seja finalizado.
Definir condições operacionais reais
A especificação deve identificar onde e quando o sistema será usado. O trabalho diurno nas estradas, a construção noturna, a resposta a emergências, o trabalho agrícola no campo, os pátios de armazéns e as operações de serviços municipais podem exigir estratégias de alerta muito diferentes.
Definir zonas de visibilidade
Em vez de apenas indicar quantas lâmpadas são necessárias, especifique quais direções devem permanecer visíveis. Um plano técnico pode identificar requisitos de cobertura frontal, traseira, lateral, elevada e de curto alcance.
Definir arquitetura elétrica
Tensão, requisitos de corrente, tipo de conector, localização do controlador, proteção do circuito, roteamento de cabos e aterramento devem ser identificados antes do início da produção ou conversão do veículo.
Definir requisitos de serviço
O equipamento de advertência deve permanecer prático para limpar, inspecionar, ajustar e substituir. A especificação técnica deve, portanto, incluir detalhes de acesso ao serviço e instalação, quando apropriado.
Identifique onde o tráfego, os pedestres e os trabalhadores que se aproximam precisam ver o veículo.
Identifique pontos físicos de montagem, obstruções, carroceria e espaço disponível.
Identifique a fonte de alimentação, a localização do controlador, as rotas dos cabos, a proteção e o acesso ao serviço.
Identifique como o produto será limpo, inspecionado, ajustado e substituído.
Um fluxo de trabalho de seleção prático
- Defina a função do veículo:Estabeleça o motivo pelo qual um aviso visual adicional é necessário.
- Direções de visualização do mapa:Identifique as necessidades de visibilidade frontal, traseira, lateral, elevada e de curto alcance.
- Identifique obstruções:Verifique carroceria, racks, espelhos, ferramentas, acessórios e equipamentos.
- Selecione a configuração física:Escolha a combinação apropriada de barras, faróis e faróis.
- Confirme cores e padrões:Selecione os modos de operação aprovados para o destino e a função do veículo.
- Confirme a compatibilidade elétrica:Verifique a tensão, a fiação, os conectores, as funções do controlador e a proteção do circuito.
- Confirme os requisitos ambientais:Combine o equipamento com a exposição à água, poeira, vibração, UV e temperatura.
- Revise a documentação:Certifique-se de que os desenhos do produto, as informações de fiação, os detalhes de montagem e a documentação de teste correspondam à configuração final.
Este fluxo de trabalho mantém a seleção de produtos vinculada aos requisitos reais do veículo. Também fornece uma base mais clara para a comunicação entre fabricantes de veículos, operadores de frotas, integradores, equipas de compras e técnicos de instalação.
Perguntas frequentes
Para que são utilizadas principalmente as luzes de advertência LED?
Eles são usados para aumentar a visibilidade do veículo e comunicar condições operacionais especiais, como resposta a emergências, trabalhos na estrada, construção, manutenção, operações de serviços públicos, controle de tráfego ou outras atividades que exijam conscientização adicional.
Todas as cores das luzes de advertência são adequadas para cada veículo?
Não. As cores das luzes de advertência podem ser reguladas de acordo com o país, jurisdição, categoria do veículo e tipo de serviço. O mercado de destino e a função pretendida do veículo devem ser confirmados antes de especificar uma cor.
Qual é a diferença entre uma barra de luz e um farol?
Uma barra de luz é geralmente um conjunto maior de vários módulos, geralmente instalado no teto de um veículo para ampla cobertura. Um farol é um módulo individual menor que pode ser distribuído pela frente, traseira, lateral ou outras áreas do corpo.
Por que um veículo usaria vários módulos pequenos em vez de uma barra de luzes grande?
Módulos distribuídos podem preencher lacunas de visibilidade causadas pela carroceria, equipamentos ou geometria do veículo. Eles também podem facilitar a integração de funções de alerta em áreas onde uma grande montagem de telhado não é prática.
Maior brilho sempre significa melhor desempenho de aviso?
Não. O desempenho útil do aviso também depende da distribuição óptica, do ângulo de visão, da posição de montagem, da iluminação de fundo, do clima, da geometria do veículo e do comportamento do flash.
Onde uma luz de advertência deve ser instalada?
A posição correta depende do veículo e das direções a partir das quais ele precisa ser reconhecido. As posições de teto, grade, traseira, lateral, viseira e oculta têm diferentes vantagens e limitações.
O que deve ser considerado para veículos de construção?
As principais considerações incluem vibração, poeira, lama, exposição ao impacto, movimento do equipamento, resistência da montagem, visibilidade ao redor de grandes estruturas de máquinas, proteção da fiação e acesso para manutenção.
Qual a importância do controlador?
O controlador pode coordenar vários módulos e gerenciar padrões de flash aprovados, sincronização, sequências direcionais, modos de cores e funções de comutação. É uma parte importante do sistema geral de alerta.
Por que a proteção ambiental é importante?
Os produtos montados em veículos podem encontrar chuva, respingos, poeira, lama, sal, vibração, exposição aos raios UV e mudanças de temperatura. A caixa, a lente, as conexões elétricas, as peças de montagem e o método de instalação devem ser apropriados para o ambiente real.
Que tipos de testes devem ser considerados?
Dependendo da aplicação e do mercado, as avaliações relevantes podem incluir testes fotométricos, testes de vibração, testes de entrada de água, avaliação de corrosão, avaliação de temperatura, testes elétricos e testes de compatibilidade eletromagnética.
Os sistemas de alerta podem ser personalizados para diferentes modelos de veículos?
Sim. A personalização pode envolver tamanho do módulo, suportes de montagem, comprimentos de cabos, conectores, lógica do controlador, padrões de flash, combinações de cores e arranjos de instalação física.
Como uma frota pode padronizar sistemas de alerta em diferentes veículos?
Uma frota pode estabelecer requisitos comuns para cores aprovadas, padrões operacionais, lógica do controlador, práticas de fiação, conectores, proteção ambiental e procedimentos de inspeção, ao mesmo tempo que permite que a configuração física de montagem varie de acordo com o modelo do veículo.
Qual é o fator mais importante ao selecionar um sistema de alerta?
O fator mais importante é se o sistema completo comunica claramente a condição de operação do veículo sob as condições em que o veículo realmente funcionará. Isso requer considerar a aplicação, os ângulos de visão, a montagem, a óptica, a cor, o controle, a compatibilidade elétrica, a proteção ambiental e os requisitos aplicáveis em conjunto.
Como um melhor design de alerta pode criar uma comunicação mais clara entre veículos?
A iluminação eficaz de advertência do veículo é o resultado de uma engenharia coordenada e não de uma única especificação. A tecnologia LED fornece uma base flexível, mas o desempenho final depende do design óptico, da cor, do comportamento do flash, da posição de montagem, da lógica de controle, da integração elétrica, da proteção ambiental e do próprio veículo.
Um caminhão de serviço na estrada pode precisar de um forte reconhecimento traseiro e lateral quando parado ao lado do trânsito. Uma máquina de construção pode precisar de cobertura elevada em torno de uma grande estrutura. Os equipamentos agrícolas podem exigir visibilidade de advertência ao redor dos acessórios durante o trabalho em condições climáticas variáveis. Um veículo de emergência pode exigir múltiplos módulos coordenados com modos de operação claramente definidos.
Estes cenários demonstram porque é que o equipamento de alerta deve ser planeado como um sistema. Cada módulo deve ter um motivo para ser instalado. Cada posição de montagem deve atender a um requisito de visibilidade. Cada função do controlador deve corresponder a uma necessidade operacional.
Para operadores de frotas e integradores de veículos, esta abordagem também facilita a padronização. Requisitos comuns podem ser estabelecidos para cores, padrões, controladores, fiação, métodos de montagem, proteção ambiental e inspeção, permitindo ainda que cada plataforma de veículo use uma configuração adequada à sua própria estrutura de carroceria.
Para os fabricantes, o mesmo princípio apoia uma personalização mais útil. Em vez de alterar componentes sem uma finalidade definida, um sistema personalizado pode ser desenvolvido em torno de uma função específica do veículo, requisitos de montagem, zona de visibilidade, condições ambientais ou arquitetura de controle.
Em última análise, bem projetadoLuzes de advertência LEDdevem tornar o veículo mais fácil de reconhecer e o seu estado de funcionamento mais fácil de compreender. O objetivo não é o excesso visual. O objetivo é uma comunicação confiável, clara e adequadamente controlada entre o veículo e as pessoas ao seu redor.
Precisa de uma configuração de iluminação de advertência específica para o veículo?
NOVAfornece soluções de iluminação de advertência de veículos para diferentes ambientes operacionais, estruturas de veículos, requisitos de montagem, sistemas de controle e cenários de aplicação. Para uma configuração adequada aos requisitos do seu projeto,Contate-nospara discutir os detalhes técnicos.
